HR60/105/155/180系列控制箱由高品质阳极氧化铝型材和铝压铸角部件拼接而成。外观采用窄边框设计，更符合现代审美要求。表面阳极氧化的铝型材更易于擦拭，始终保持箱体光亮如新。前面板可以前装或后装，以实现不同的视觉效果。
控制箱广泛应用在数控机床，装配线及专用设备上各类人机界面和附件的安装，配合悬臂或支撑系统，完全能符合实际操作的要求。
箱体尺寸均按用户需求定制。
产品概述
Product overview
HR60/105/155/180系列控制箱由高品质阳极氧化铝型材和铝压铸角部件拼接而成。外观采用窄边框设计，更符合现代审美要求。表面阳极氧化的铝型材更易于擦拭，始终保持箱体光亮如新。前面板可以前装或后装，以实现不同的视觉效果。
控制箱广泛应用在数控机床，装配线及专用设备上各类人机界面和附件的安装，配合悬臂或支撑系统，完全能符合实际操作的要求。
箱体尺寸均按用户需求定制。
基本性能及参数
Basic performance and parameters
有效安装深度（前面板后装) ：
HR60：60mm (前面板前装:66mm )
HR105：105mm（前面板前装:111mm )
HR105：105mm（前面板前装:158.5mm )
HR180：176.5mm( 前面板前装:182.5mm )
定制较大尺寸：
前面板宽度<700mm；前面板高度<800mm
防护等级：
后开门：IP54；螺钉固定后面板：IP65
材料：
铝型材和把手：铝合金6063
角部件和把手固定件：压铸铝合金102
颜色：
铝型材和把手：阳极氧化铝本色
角部件和把手∶岩石灰，近似RAL7012
后门（后面板）：3mm铝板
表面喷涂，银灰色

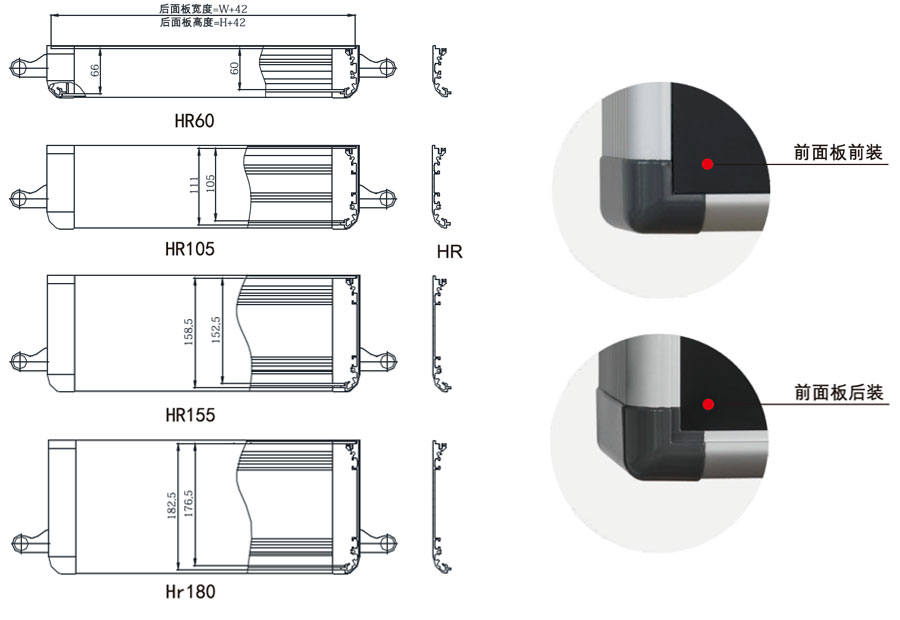

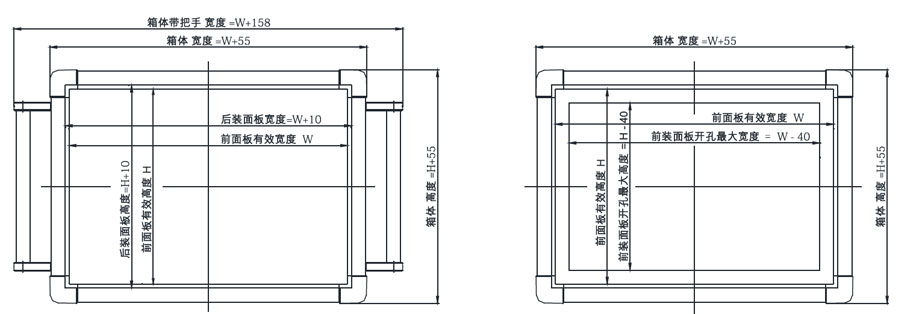

箱体尺寸示意图
Schematic diagram of box size

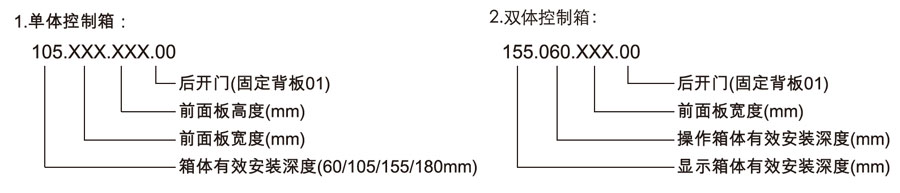

控制箱订货号说明
Description of control box order number

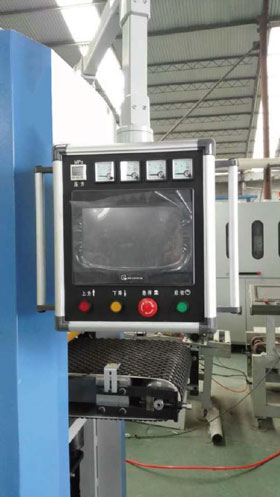

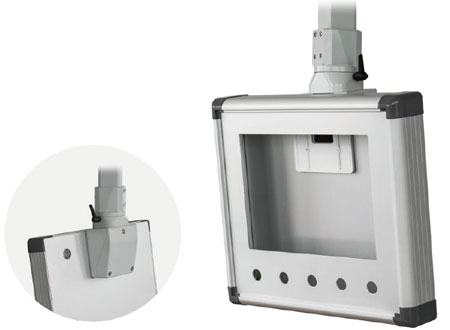

HR60控制箱+DA901接线盒+44/60悬臂系统
| HR60超薄型控制箱体，有效安装深度仅为60mm，需配装DA901接线盒以及44/60箱座来实现吊挂或支撑，并可根据高低使箱体前倾或后仰，提高操作舒适度。 |  |

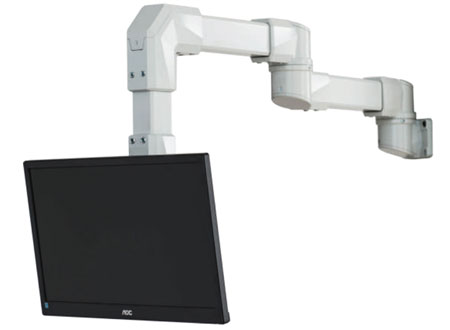

显示器＋DA901接线盒＋44/60悬臂系统
 | 1.适合安装的显示器背部安装孔距：75x75mm 和100x100mm。 2.可吊挂或支撑。 可选配的44/60箱座订货号： 垂直箱座：40.6.090.00 8度倾斜箱座：440.6.080.00 |

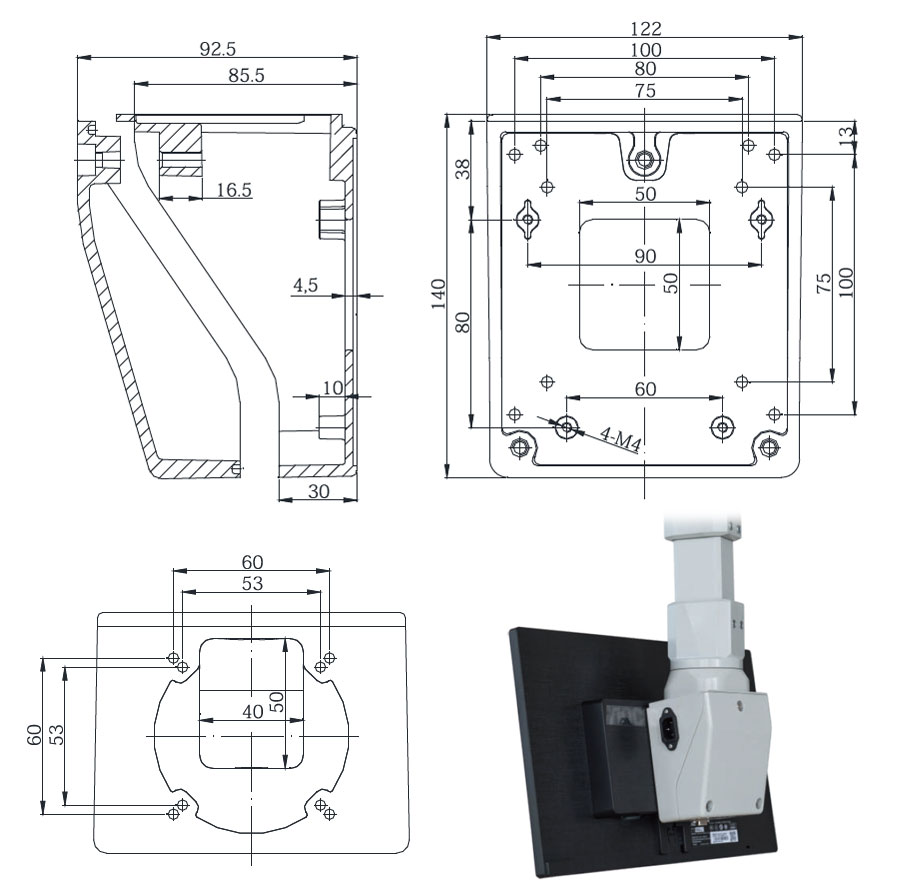

DA901接线盒安装尺寸

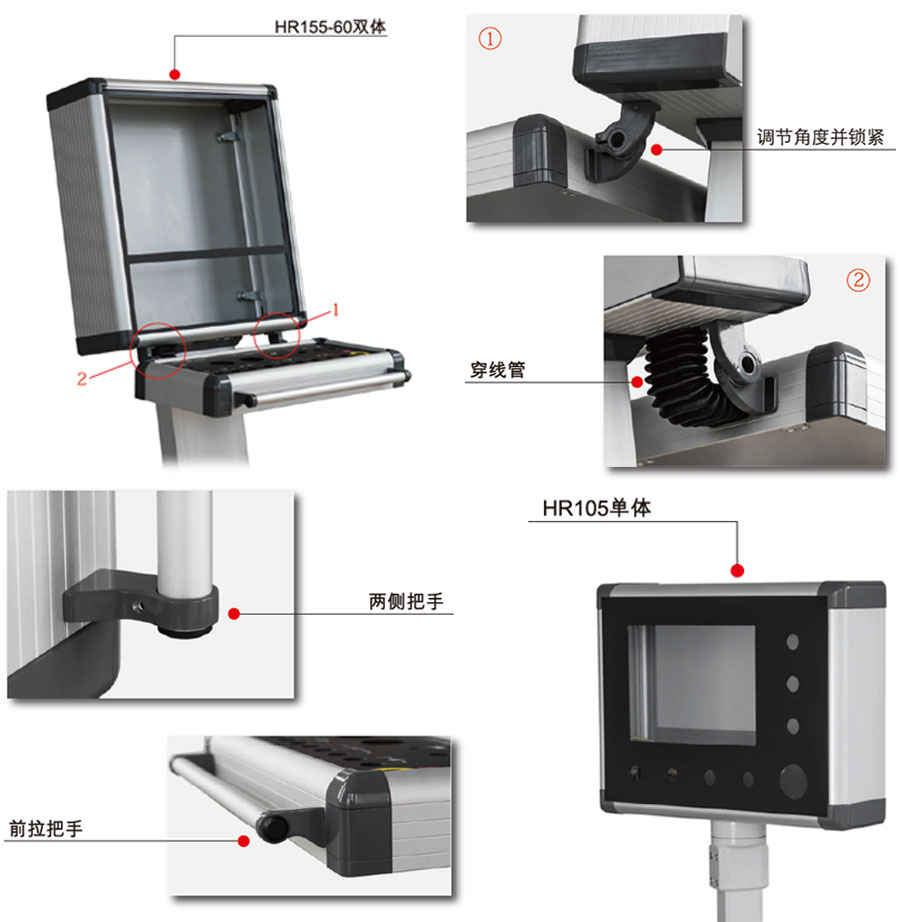

HR60/105/155可配接的悬臂系统及附件
| HR60 | DA901接线盒＋44/60系列悬臂系统 |
| DA901接线盒＋液晶显示屏 | |
| HR105 | 44/60系列悬臂系统 |
| HR155 | 44/60、55/75、70/100、80方系列悬臂系统 |
| HR180 | 44/60、55/75、70/100、80方系列悬臂系统 |

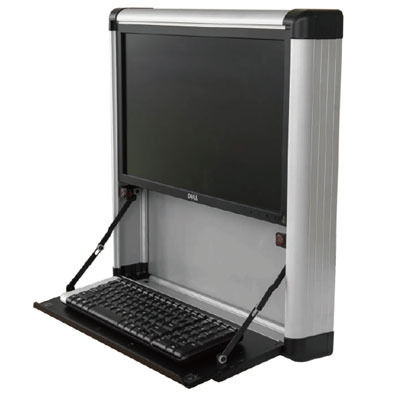

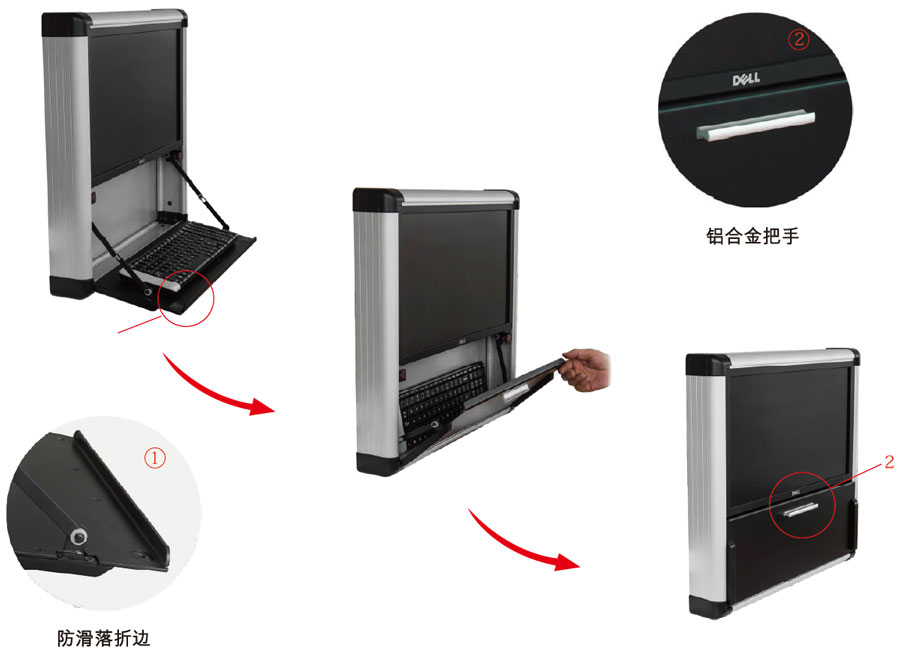

活动键盘托
| KBM活动键盘托，展开时略向下倾斜便于操作键盘，收起后与箱体为同一整体，内部空间可收纳键盘鼠标等物件。 该键盘托适用于HR60/105/155/180控制箱体。 |  |

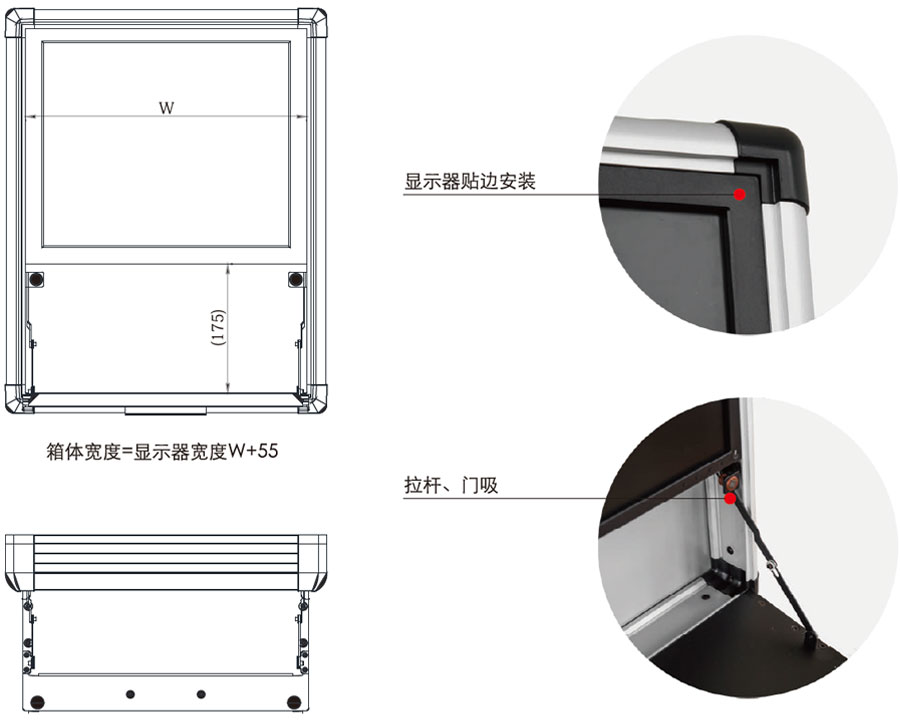

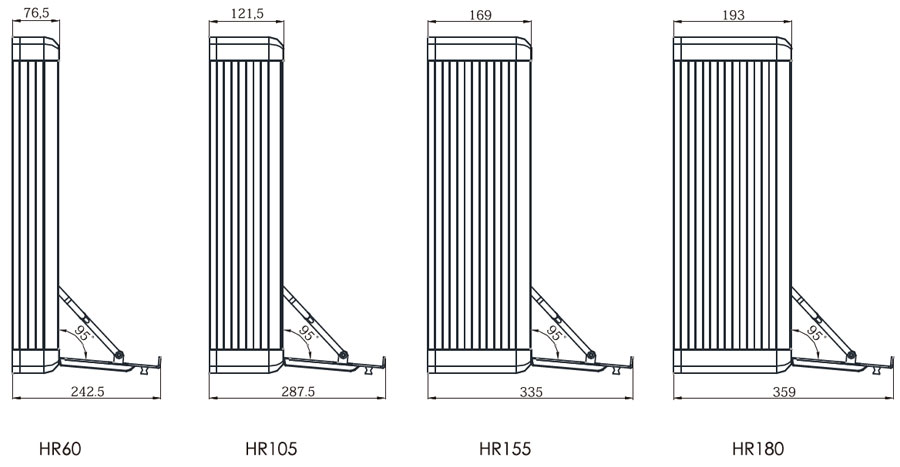

活动键盘托安装尺寸
|
